格安Arduino動いたよ〜！ pic.twitter.com/1ZuYBJBQdT

— カイバ (@kaiba) 2016年8月6日

• 5Pcs ATmega328P Nano V3 Controller Board
• Geekcreit™ UNO R3 ATmega328P Development Board

Nano 5枚で1500円(300円/枚)、UNOが400円!
この値段なら気軽に使えそう!

2016年の情報

安チップのため、Arduino IDEで認識するために、ドライバを別途入れる必要がありました。
OSX Elcapitan、Arduino IDE 1.6.10で動きました。

void setup() {
  // initialize digital pin 13 as an output.
  pinMode(2, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(2, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(150);              // wait for a second
  digitalWrite(2, LOW);    // turn the LED off by making the voltage LOW
  delay(150);              // wait for a second
}

このようなコードを書き、D2に抵抗とLEDをさしてLチカを確認した。
13番PINを使うとボード上のLEDがLチカします。

• ボードはArduino Nano
• プロセッサは ATmega328p(old bootloader)を使用する必要があった

2026年の情報: midiを鳴らしたい

10年後に更新することがあろうとは。2026年の情報を追記します。
なんでArduinoをいじりだしたかというとmidiをならしたかったからです。
midiは簡単ですね。

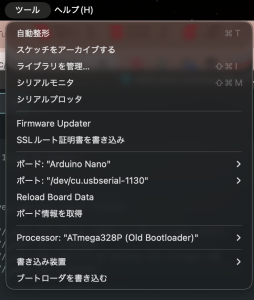

M1 macでボードをNano、ポートをお使いのUSB、プロセッサは ATmega328p(old bootloader)で動作しました。

Geminiにコードを書いてもらいました。

// MIDIのチャンネル指定（0 = チャンネル1）
byte midiCh = 0;

void setup() {
  // MIDI標準ボーレート
  Serial.begin(31250);
}

void loop() {
  for (int note = 30; note <= 72; note++) {
    // ド、レ、ミ、ファ、ソ、ラ、シ、ドの音階（半音含む）を順番に
    // ピアノの白い鍵盤だけにするなら、特定の数値のみ選ぶ必要があります

    noteOn(0x90 | midiCh, note, 0x45); // 音を鳴らす（ベロシティ69）
    delay(500);                        // 0.5秒待つ
    noteOn(0x80 | midiCh, note, 0x00); // 音を止める
  }
  delay(1000); // 1周したら1秒休み
}

// MIDI信号を送るための関数
void noteOn(int cmd, int pitch, int velocity) {
  Serial.write(cmd);      // ステータスバイト（Note On/Off + チャンネル）
  Serial.write(pitch);    // ノート番号（音の高さ）
  Serial.write(velocity); // ベロシティ（音の強さ）
}

midiケーブルを切断しまして、Arduinoにはんだ付けします。

• midi ピン4: 220Ωの抵抗を介して Arduinoの 5V へ
• midi ピン5: 220Ωの抵抗を介して Arduinoの TX (D1) へ
• midi ピン2: Arduinoの GND へ（シールド線）

動いた〜！ 本当にいい時代になりましたね。
